Ethernet cables (Model 983)

Section-1 - Ethernet cables

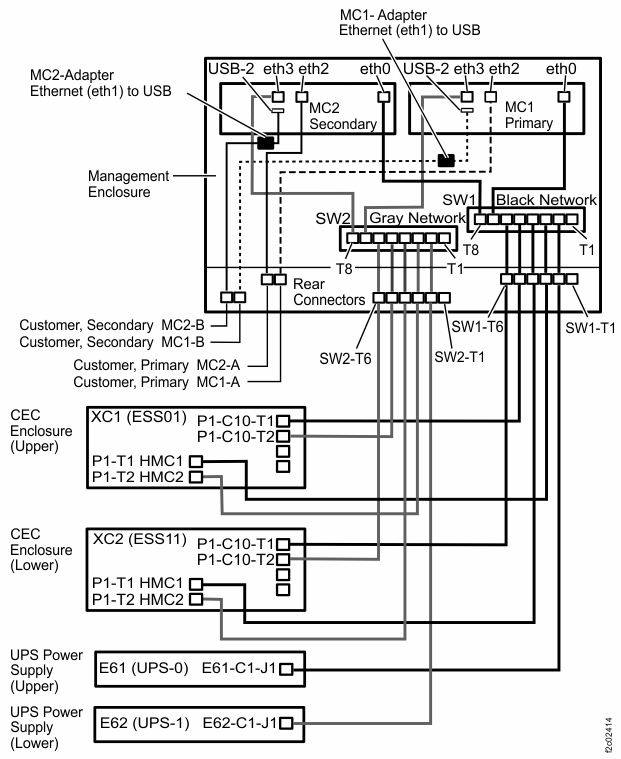

Figure 1. Ethernet cables (Models 983)
Ethernet cables (Models 983)

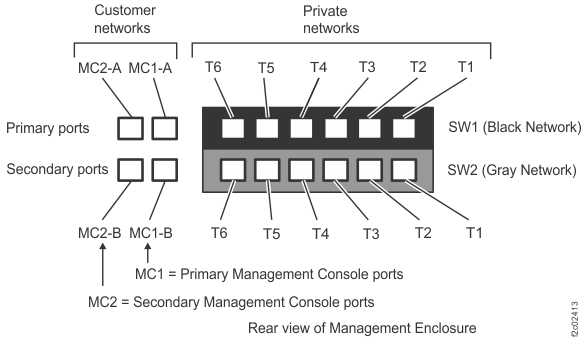

Figure 2. Ethernet cable connectors, rear of management enclosure (Model 983)
Ethernet cable connectors, rear of management enclosure (Model 983)
Table 1. Management enclosure upper Ethernet switch SW1 cables
From SW1 (black) port To rear interior upper (U) connector From rear exterior connector To
SW1-T1 SW1-T1 SW1-T1 None
SW1-T2 SW1-T2 SW1-T2 E61-C1-J1 (UPS, upper)
SW1-T3 SW1-T3 SW1-T3 P1-T1 (CEC FSP, upper)
(managed system port is marked "HMC1")
SW1-T4 SW1-T4 SW1-T4 P1-T1 (CEC FSP, lower)
(managed system port is marked "HMC1")
SW1-T5 SW1-T5 SW1-T5 P1-C10- T1 (CEC LPAR, upper)
SW1-T6 SW1-T6 SW1-T6 P1-C10-T1 (CEC LPAR, lower)

From SW1 (black) port To interior management console
SW1-T7 MC1 eth0
SW1-T8 MC2 eth0
Table 2. Management enclosure lower Ethernet switch SW2 cables
From SW2 (gray) port To rear interior lower (L) connector From rear exterior connector To
SW2-T1 SW2-T1  SW2-T1  None
SW2-T2 SW2-T2 SW2-T2  E62-C1-J1 (UPS, lower)
SW2-T3 SW2-T3 SW2-T3  P1-T2 (CEC FSP, upper)
(managed system port is marked "HMC2")
SW2-T4 SW2-T4 SW2-T4  P1-T2 (CEC FSP, lower)
(managed system port is marked "HMC2")
SW2-T5 SW2-T5 SW2-T5  P1-C10-T2 (CEC LPAR, upper)
SW2-T6 SW2-T6 SW2-T6  P1-C10-T2 (CEC LPAR, lower)

From SW2 (gray) port To interior management console
SW2-T7 MC1 eth3
SW2-T8 MC2 eth3
