Ethernet cables (Models 98x)

For models 980, 981, 984, 985, and 986, go to Section-1 - Ethernet cables for models 980, 981, 984, 985, and 986.

For models 982 and 988, go to Section-2 - Ethernet cables for models 982, 988.

Section-1 - Ethernet cables for models 980, 981, 984, 985, and 986

Figure 1, Table 1, and Table 2 show the point-to-point Ethernet cabling used in models 980, 981, 984, 985, and 986.

Figure 1. Ethernet cables (Models 980, 981, 984, 985, and 986)
Ethernet cables (Models 980, 981, 984, 985, and 986)
Table 1. Ethernet cabling (customer network) (Models 980, 981, 984, 985, and 986)
From Port To
MC1 eth1 Customer network (optional feature, if used)
eth2 Customer network
MC2 (if present) eth1 Customer network (optional feature, if used)
eth2 Customer network
XC1 P1-C10-T3 Customer network (optional feature, if used)
P1-C10-T4 Customer network (optional feature, if used)
XC2 P1-C10-T3 Customer network (optional feature, if used)
P1-C10-T4 Customer network (optional feature, if used)
Table 2. Ethernet cabling (internal network) (Models 980, 981, 984, 985, and 986)
From SW1 (black) To Managed System or HMC
SW1-T1 Not used
SW1-T2 Not used
SW1-T3 (Upper) XC1-P1-T3 (model 981, 985, 986)
(Upper) XC1-P1-T1 (model 980, 984)
(managed system port is marked "HMC1")
SW1-T4 (Lower) XC2-P1-T3 (model 981, 985, 986)
(Lower) XC2-P1-T1 (model 980, 984)
(managed system port is marked "HMC1")
SW1-T5 (Upper) XC1-P1-C10-T1
SW1-T6 (Lower) XC2-P1-C10-T1
SW1-T7 Secondary HMC (MC2) eth0 (black)
SW1-T8 Primary HMC (MC1) eth0 (black)
From SW2 (gray) To Managed System or HMC
SW2-T1 Not used
SW2-T2 Not used
SW2-T3 (Upper) XC1-P1-T4 (model 981, 985, 986)
(Upper) XC1-P1-T2 (model 980, 984)
(managed system port is marked "HMC2")
SW2-T4 (Lower) XC2-P1-T4 (model 981, 985, 986)
(Lower) XC2-P1-T2 (model 980, 984)
(managed system port is marked "HMC2")
SW2-T5 (Upper) XC1-P1-C10-T2
SW2-T6 (Lower) XC2-P1-C10-T2
SW2-T7 Secondary HMC (MC2) eth3 (gray)
SW2-T8 Primary HMC (MC1) eth3 (gray)

Section-2 - Ethernet cables for models 982, 988

Figure 2, Table 3 and Table 4 show the point-to-point Ethernet cabling used in models 982 and 988.

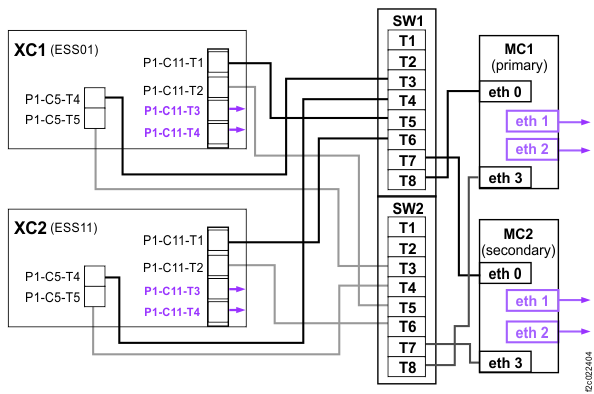

Figure 2. Ethernet cables (Models 982, 988)
Ethernet cables (Models 980, 981, 984, 985, and 986)
Table 3. Ethernet cabling (customer network) (Models 982, 988)
From Port To
MC1 eth1 Customer network (optional feature, if used)
eth2 Customer network
MC2 (if present) eth1 Customer network (optional feature, if used)
eth2 Customer network
XC1 P1-C11-T3 Customer network (optional feature, if used)
P1-C11-T4 Customer network (optional feature, if used)
XC2 P1-C11-T3 Customer network (optional feature, if used)
P1-C11-T4 Customer network (optional feature, if used)
Table 4. Ethernet cabling (internal network) (Models 982, 988)
From SW1 (black) To Managed System or HMC
SW1-T1 Not used
SW1-T2 Not used
SW1-T3 (Upper) XC1-C5-T4
SW1-T4 (Lower) XC2-C5-T4
SW1-T5 (Upper) XC1-P1-C11-T1
SW1-T6 (Lower) XC2-P1-C11-T1
SW1-T7 Secondary HMC (MC2) eth0 (black)
SW1-T8 Primary HMC (MC1) eth0 (black)
From SW2 (gray) To Managed System or HMC
SW2-T1 Not used
SW2-T2 Not used
SW2-T3 (Upper) XC1-C5-T5
SW2-T4 (Lower) XC2-C5-T5
SW2-T5 (Upper) XC1-P1-C11-T2
SW2-T6 (Lower) XC2-P1-C11-T2
SW2-T7 Secondary HMC (MC2) eth3 (gray)
SW2-T8 Primary HMC (MC1) eth3 (gray)
