MES and installation instructions location codes (Models 941, 94E)

Physical location codes are used in the MES/Install instructions. To determine the physical location code for a part, see the appropriate figure:
Rack See
Rack-1 Figure 1
Expansion rack-2 Figure 2
Expansion racks-3 and 4 Figure 2

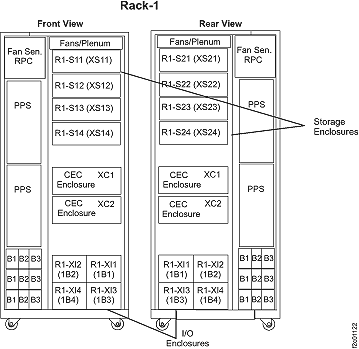

Figure 1. Physical location codes (Rack-1)
Physical location codes (Rack-1)

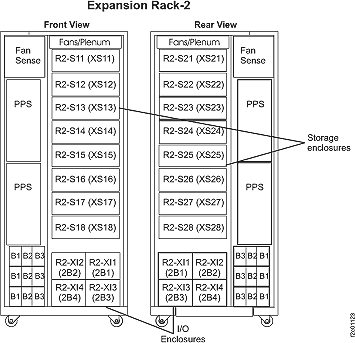

Figure 2. Physical location codes (expansion rack-2)
Physical location codes (expansion rack-2)

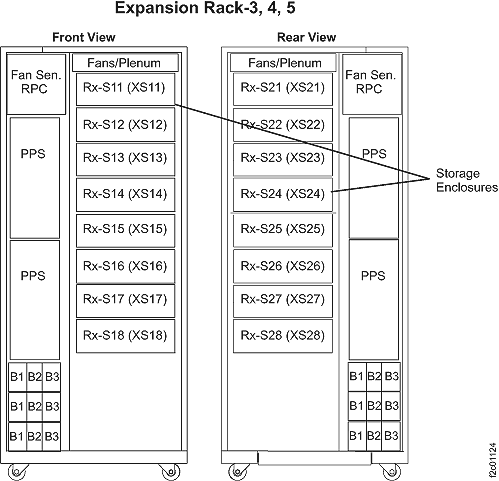

Figure 3. Physical location codes (expansion racks-3,4,5)
Physical location codes (expansion rack-2)
